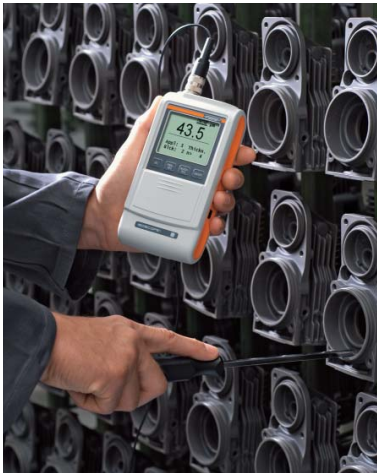

使用FTA3.3H探头对刚生产出来的引擎活塞进行质量检测。

使用FAI 3.3- 150探头进行测量。

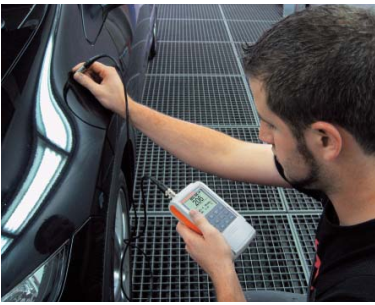

使用FD 10探头测量油漆的厚度。

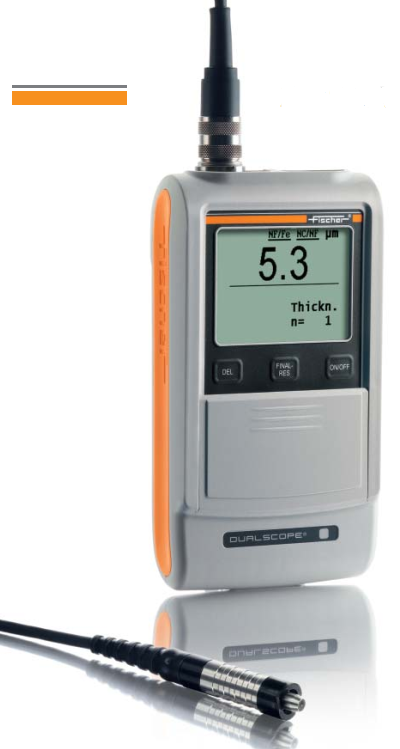

涂镀层测厚仪DELTASCOPE@ FMP10,

ISOSCOPE⑧FMP10, DUALSCOPE@ FMP20

FMP10和FMP20型仪器的功能

●可以配合所有基于磁感应法和涡流法的探头使用

●自动识别探头

●自动识别底材(FMP20)

●仪器操作界面友好

●USB接口可以连接计算机

●240x160像素高对比度大尺寸显示屏

●开机后即可测量

●插入探头即可测量

●测量完成后声音提示

●通过简单的零位修正就能适应底材形状(归一化)

●校准简便(使用一到两片箔片)

●针对稀有材料或者形状复杂的产品设置主校准模式

(需配合主校准标准片使用)

●可以调节仪器自动关机时间和连续使用时间

●仪器状态显示(例如:电量低时出现的警告信息)

●键盘锁/功能限制模式

●滑盖保护键盘

●多语言显示

●测量结果的单位可在μm和mils之间切换

应用程式存储

●可以储存一个应用程式，包括校准信息。

统计和计算

●显示统计数据，例如:平均值、标准偏差、

*大和*小值、读数范围。

测量方式

●单次测量

●用“连续测量”模式测量可以对样品表面进行连续扫描。

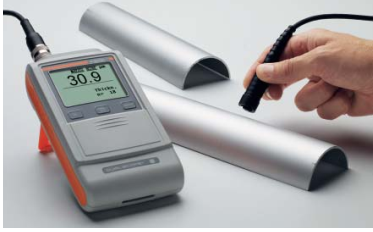

DUALSCOPE& FMP20配合获得**的曲率补偿探头FTD3.3测量阳极氧化样品。

FMP30和FMP40型仪器比基本款的FMP 10和FMP20型仪器拥有更多的功能。例如:可以储存更多应用程式的大内存、大量的图形和统计计算功能等。这样就能适用于更加广泛的应用、满足客户更高的要求。上下限公差的自由输入可以帮助客户对生产过程进行更全面的分析和统计。更多种测量方式可供选择，帮助您完成完美的测量。

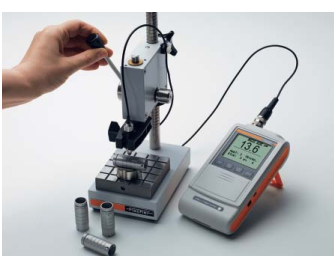

DUALSCOPE@ FMP40配合FGA2H探头和工作台使用，在夹具的定位下测量圆柱形工件。

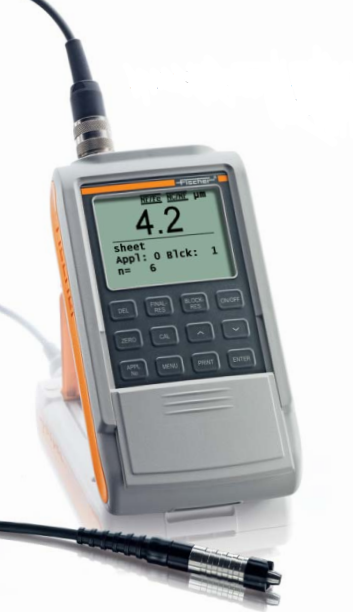

涂镀层测厚仪DELTASCOPE@ FMP30,

ISOSCOPE@ FMP30, DUALSCOPE@ FMP40

FMP30和FMP40型仪器的功能

(相对于FMP10和FMP20型仪器增加的功能)

仪器功能

●自动识别底材(FMP40).

●外部触发测量

(例如:测量直径很小的空心圆柱体的内壁)

●使用未知材料的镀层进行校准(仅限于磁感应法)

●USB接口可以连接计算机和打印机

●电池供电和交流电源(可选件)供电

应用程式存储

●可以储存100个应用程式，包括校准信息。

●可以储存20,000个读数

●可以储存4,000个数据组

●数据组包含日期和时间信息

●纠正已储存的读数

●应用程式关联功能:多个应用程式能使用相同的

归一化/校准信息

●通过电脑计算机可以编辑应用程式名称

(可选件: MP-Name软件 )

统计和计算

●数据组统计值和所有数据统计值

●测量数据直方图显示

●可输入上下限公差并估算Cp和Cpk值

●测量结果超出公差范围时仪器发出视觉和声音警告

测量方式

●连续测量模式下，测量数据可在上下限公差范围内

模拟显示

●可使用矩阵测量模式进行大量测量

●取平均值:只储存若干个测量数据的平均值

●区域测量:提起探头后才储存测量过程中的平均值

●自动测量:无需提起探头，仪器自动获得数值

●离奇值控制:仪器可自动排除错误的测量值

ISOSCOPE@ FMP30配 合FTA3.3探头-测量轻合金边缘

DELTASCOPE8 FMP30

配合双触点探头V7FKB4一测量卡车刹车盘

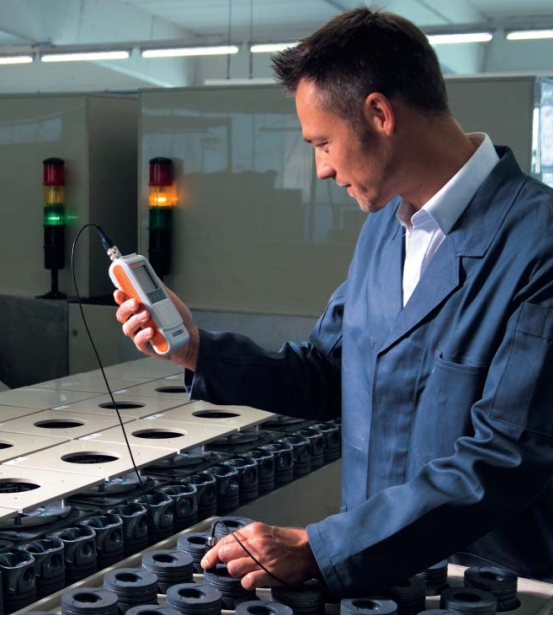

DUALSCOPE@ FMP40

配合FD13探头一测量各

种小零件

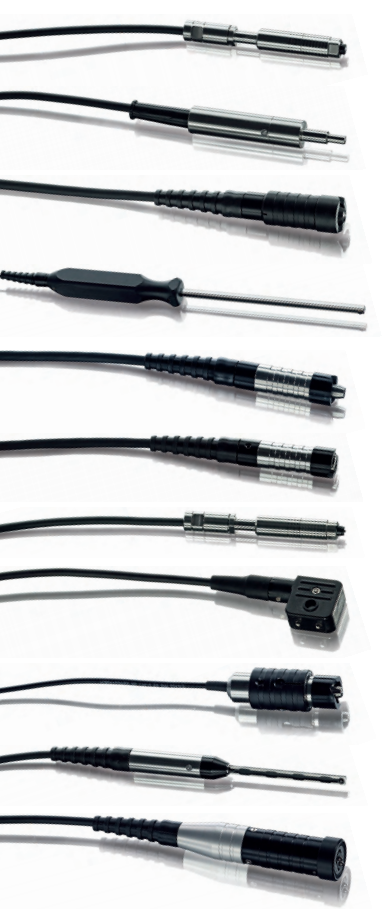

高精度探头

一次测量的质量，主要由几个关键因素决定。包括:选择适当的探头和探头本身的质量等。Helmut FischerGmbH为您提供种类繁多而又品质卓越的高精度探头，所有探头都是按照Z高的品质要求自行开发和生产。

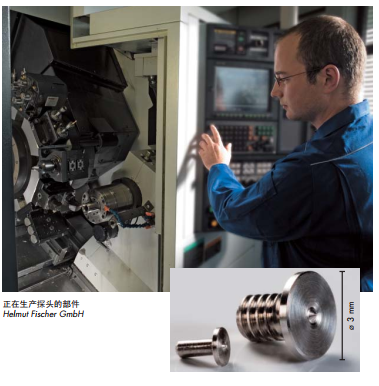

在显微镜下制作探头

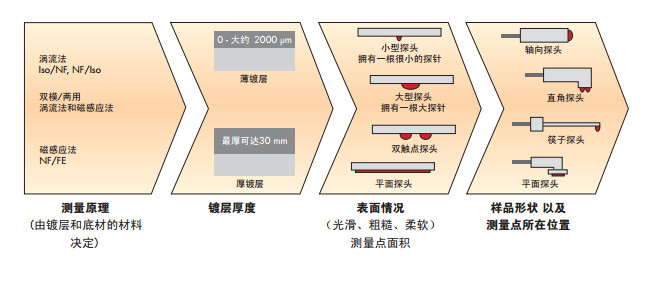

镀层/底材的种类是选择探头*重要的依据。另外，镀层的大致厚度、底材的材料、测量点的面积以及样品.的形状和表面情况都是选择探头时需要考虑的因素。曲率补偿探头(涡流法)适用于不同曲面的样品:双触点探头能够在粗糙的表面上得到精确的结果。FMP1、FMP20、FMP30、FMP40型仪器都可以通过连接不同的探头来满足您不同的测量需求。下面的图表显示了选择探头的标准流程。我们的探头库中拥有超过100种适合不同应用的探头，除此之外，Helmut Fischer GmbH还 能为您的应用特别定制探头。

磁

感

应

探

头

涡

流

法

探

头

FTD3.3

604-189

双

模/

两

用

探

头
