QM-Height5 18系列 — 高精度 ABSOLUTE 数显测高仪。测高仪 测量工具行业的标准，QM-Height提供出色的精度±(2.8 + 5 l / 1000)μm来满足你关键的测量需求。它测量大*/*小和位移的形状，不仅仅是由高度，而是由台阶、内/外宽度、内/外直径、圆节距和*扫描测量。此外，所有的九种测量数据都可以在测量后被保存和收回，以进行更安全、更详细的计算。
 |
主要特点：----采用新型、 高精度、 高分辨率绝对原点型线性编码器进行位置检测。----便捷的图标键。 ----可通过特有的处理方式 (跟踪测量检测圆的顶点) 进行内径／ 外径测量。 ----可选择多种类型的测头。 ----带有背光照明的大型液晶显示。 ----通过设置上、 下限公差， 进行 GO/±NG 判断。 ----判断结果超出公差范围时， 显示器背光从绿色变为红色， 公差判断一目了然 ----滑块提升旋钮 (用于行程)／ 滚轮 (用于测量)。 ----带有 SPC 和 RS-232C 数据输出。 |

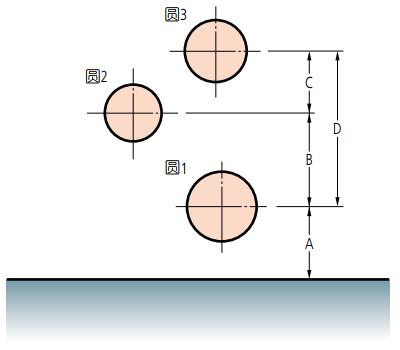

圆间距测量可将圆 1 到 3 每个圆测量一次并运用记忆数据和计算功能得到A, B, C 和 D的长度值 (*多可保存 9 个圆测量数据) |
*大/*小和位移测量 |
|
|
|
技术参数： 测量范围 : 0 - 465mm 或 0 - 715mm 滑杆行程 : 350mm 或 600mm 分辨率 : 0.001 / 0.005mm 或 0.001 / 0.005mm / .00005" / .0001" / .0002" 20ºC 时精度 *: ±(2.8+5L/1000)µm L 为*大测量长度 (mm) 重复精度 (2σ): 1.8µm 垂直度 **: 0-350mm 型为 8µm 0-600mm 型为 13µm 导向方式 : 滚珠轴承 驱动方式 : 手动 刻度类型 : ABSOLUTE 静电电容 测力 : 1.6±0.5N 显示 : 液晶显示 电源 : AC 适配器 (可选) ／ 电池 (LR6x4) 电池操作时间 : 大约 260 小时 *** (使用背光照明时大约为 6 小时) * 使用标准 ø5 偏心测头 ** 使用杠杆测头 (MLH-321) 或 Mu-Checker (M-411) *** 260 小时 (背光照明处于节能方式) 6 小时 (背光照明处于全 开状态) |
选件 12AAC072: 深度测头 12AAA792: 千分表 (ø8mm 轴套) 夹头 12AAA837: 千分表 (ø3/8 轴套) 夹头 12AAA793: 测头延长夹 (85mm/3.3") 12AAF667: ø2mm 橄榄球型测头 957261: ø2mm 球型测头 957262: ø3mm 球型测头 957263: ø4mm 球型测头 12AAB552: ø10mm 球型测头、 L=55mm 12AAF670: ø5mm 盘型测头 12AAF671: ø10mm 盘型测头 957264: ø14mm 盘型测头 957265: ø20mm 盘型测头 12AAA788: ø4mm 球型偏心测头 05HAA394: ø5mm 球形偏头测头 12AAA789: ø6mm 球型偏心测头 226116: 杠杆千分表适配器 (ø6mm 轴套) 05HZA173: 划线器 264-504: DP-1VR 936937: SPC 电缆 (1m) 965014: SPC 电缆 (2m) 02AZD790D: 用于 U-WAVE 的 SPC 电缆 (160mm) 526688: AC 适配器 (100V) 526688A: AC 适配器 (120V) 526688D: AC 适配器 (220V) 526688E: AC 适配器 (240V/220V) |
