产品详细

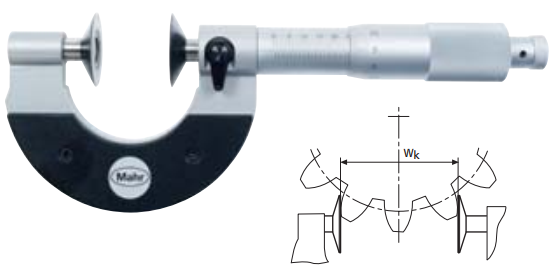

精密干分尺Micromar 40 SM圆盘形测砧,用于测量
●通过测量模数为0.8的跨齿距W,间接测量出圆柱直齿轮的齿厚
●轴肩
●根切尺寸
●特殊部位
●主要用于橡胶，卡纸等柔性材料
主要特征：
镀铬钢质尺架
很强的稳定性
丝杆由经硬化处理的不锈钢制成，表面抛光
圆盘形测砧经过硬化处理,量面研磨
刻度表面抛光镀铬
带隔热护板
微分筒与辣轮- 体式结构
带锁紧装置
| 订单号 | 测量范围 mm | 读数 (mm) | 误差限度 µm | 平行误差 (µm) | 平整度 (µm) | 轴螺距_mm | 测量力 (N) |
| 4134600 |
0 - 25 |
0,01 |
4 µm |
4 µm |
0.6 µm |
0.5 mm |
5 - 10 |
| 4134601 |
25 - 50 |
0,01 |
4 µm |
4 µm |
0.6 µm |
0.5 mm |
5 - 10 |
| 4134602 |
50 - 75 |
0,01 |
5 µm |
4 µm |
0.6 µm |
0.5 mm |
5 - 10 |
| 4134603 |
75 - 100 |
0,01 |
5 µm |
4 µm |
0.6 µm |
0.5 mm |
5 - 10 |
| 4134604 |
100 - 125 |
0,01 |
6 µm |
5 µm |
0.6 µm |
0.5 mm |
5 - 10 |
| 4134605 |
125 - 150 |
0,01 |
6 µm |
5 µm |
0.6 µm |
0.5 mm |
5 - 10 |
| 4134606 |
150 - 175 |
0,01 |
7 µm |
5 µm |
0.6 µm |
0.5 mm |
5 - 10 |
| 4134607 |
175 - 200 |
0,01 |
7 µm |
5 µm |
0.6 µm |
0.5 mm |
5 - 10 |
用于测量：
模块 0.8 的齿跨度 Wk，间接、免参考地确定直齿和螺旋齿的正齿轮齿厚度
轴上肩部
底切尺寸
注册器
软材料，如橡胶，纸板，毡等
