产品详细
基本参数
|
型号 |
KSCAN-MagicⅡ | |
| 扫描模式 |
高速扫描 |
26束交叉蓝色激光线 |
|
精细扫描 |
7束平行蓝色激光线 | |
| 大面幅扫描 | 11束平行红外激光线 | |
| 深孔扫描 | 额外1束蓝色激光线 | |
| 比较高精度 | 0.020 mm | |
|
比较高扫描速率 |
1,650,000 次测量/秒 | |
|
比较大扫描面幅 |
1440 mm × 860 mm（红外） | |
| 摄影测量 | 面幅 | 3760 mm × 3150mm |
|
景深 |
2500 mm |
|
|
激光类别 |
ClassⅡ(人眼安全) | |
|
比较高分辨率 |
0.010mm | |
| 比较高体积精度 | 标准 | 0.015 mm + 0.030 mm/m |
|
配备1m高精度标杆 |
0.015 mm + 0.020 mm/m | |
|
配备MSCAN-L15 全局摄影测量系统 |
0.015 mm + 0.015 mm/m | |
|
基准距 |
300 mm | |
| 景深 | 925 mm | |
| K-Probe光笔(选配) | 单点重复性 | 0.030 mm |
|
跟踪频率 |
60 hz | |
| 智能边界探测模块(选配) | 边界精度 | 0.030 mm |
| 管件测量模块(选配) | 输出格式 | 输出YBC/LRA及补偿值 |
| 输出格式 | .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等，可定制 | |
| 工作温度 | -10~40°C | |
| 接口方式 | USB 3.0 | |
| 专利证书 |
CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2, EP3392831A4 |
|
*技术指标基于厂家标准和VDI/VDE 2634 第3部分标准
 |
KSCAN-Magic系列三维扫描仪在性能上有着革命性的突破，其无可比拟的扫描速度、精度、细节度、面幅、景深极大优化了三维测量工作流程，加速产品上市周期。 |
 |

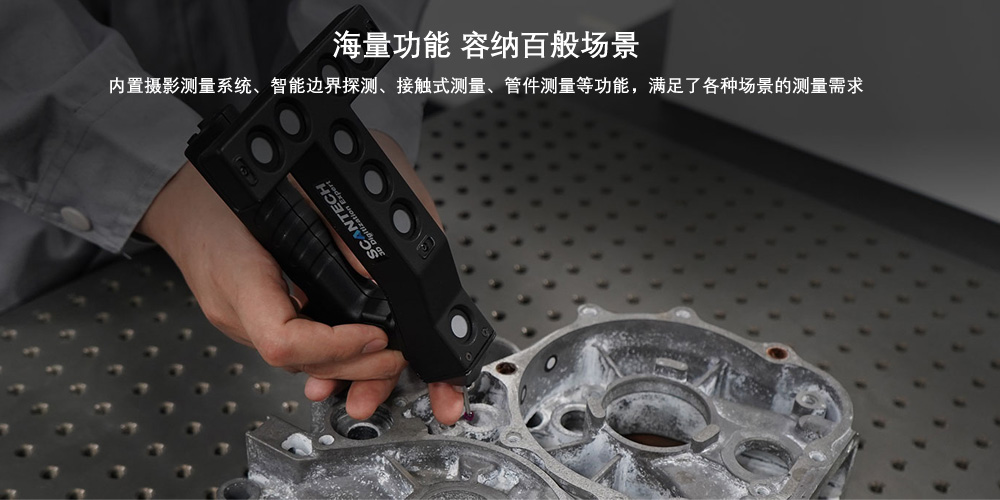

若要获取难以触达或复杂表面的数据时，用户可以自由选配接触式三坐标光笔，为三维扫描及精密测量提供全方位的数字化解决方案。 |
