产品详细
基本参数
|
型号 |
TrackScan-P42 |
|
|
扫描模式 |
高速扫描 |
34束交叉蓝色激光线 |
| 精细扫描 |
7束平行蓝色激光线 |
|
| 深孔扫描 | 额外1束蓝色激光线 | |
| 比较高精度 | 0.025 mm | |
| 比较高扫描速率 | 1900,000 次测量/秒 | |
|
比较大扫描面幅 |
500mm × 600 mm | |
| 激光类别 | ClassⅡ（人眼安全） | |
|
比较小分辨率 |
0.020 mm | |
|
体积精度 (单使用扫描仪) |
10.4 m³ |
0.064 mm |
|
18.0 m³ |
0.078 mm |
|
|
体积精度 (配合MSCAN-L15全局摄影测量系统) |
0.044mm+0.015mm/m |
|
|
基准距 |
300 mm |
|
|
景深 |
400 mm |
|
| 输出格式 |
.stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等，可定制 |
|
|
工作温度 |
-10~40 °C |
|
|
接口方式 |
USB 3.0 | |
|
专利技术 |
CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN211121096U, US10309770B2, KR102096806B1, EP3392831A4 |
|
*技术指标基于厂家标准和VDI/VDE 2634 第3部分标准
 |
基于不同的扫描场景需求，TrackScan-P42可自由切换多种工作模式。34束交叉蓝色激光超快扫描，高效灵活；7束平行蓝色激光精细扫描，极致细节；单束蓝色激光扫描，迅速获取深孔及死角位置三维数据。 |
 |

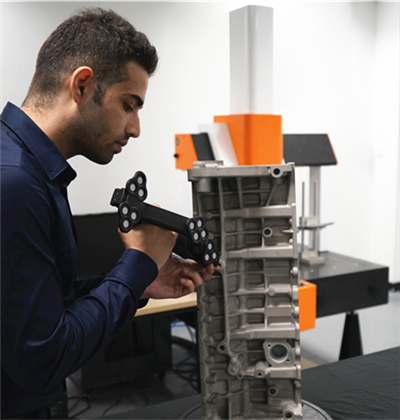

TrackScan-P42可搭配便携式CMM测量光笔T-Probe，可精准获取工件缝隙、孔位、凹槽等复杂处的高精密点云数据。还可以提供开发接口，与机器人协同工作，实现智能在线批量自动化三维检测。 |
