产品详细
德国耶JENOPTIK(Hommel)系列圆柱度仪，用于圆度、圆柱度等形位公差的高精度测量。大理石基座，气浮轴承转台，测量平稳无磨损，高精度测头保证了测量的准确性和重复性。
主要特点：
F135圆柱度仪：C/R/Z轴自动，快速手动调心调平，可测量圆柱度等参数并且适合自动化数控测量。
F435/455自动圆柱度仪：高精度测量工件平行度和锥度。3个自动测量轴适合测量所有形位公差，自动调心调平。
| 系统特征： | 为用户带来的优点： |
| • 带空气轴承的高精密转台(直径250 mm)，工件自动调心调平 | • 圆度、圆柱度和平面度的精密测量 |
| • 三个机动测量轴 | • 工件自动定位，测量轴由CNC程序控制，所以自动化程度高 |
| • 垂直测量轴可选择350或550mm的测量行程 | • CNC编程简单，不同工件可设计不同的测量报告 |
| • 配置了新一代磁性连接测头，使测头臂更换更快速 | • 测量形位公差的软件功能强大 |
| • 测量复杂工件时通过FS1回转臂实现定位 | • 既适合批量生产时的高要求测量， 也适合测量室的多品种测量 |
| • 可选择台式测量仪或符合人体工学设计的测量站 | • 可选配 Z 方向的自由探测系统用于测量粗糙度和波纹度的扭纹测量 |
| • 可选配带空气或弹簧隔震的仪器桌 | • 可选配 MBN 31007-07 标准 |
| 型号 | 工件重量 | 工件直径 | 可测直径 | 测量高度 | 调心/调平 | 测量轴 | 是否可选配粗糙度测量 |
| F435 | 40 kg | 400 mm | 430 mm | 350 mm | 自动 | C, Z, R | 是,Z 轴 |
| F455 | 40 kg | 400 mm | 430 mm | 550mm | 自动 | C, Z, R | 是,Z 轴 |
选配的粗糙度和波纹度测量
配置了新一代的FT1.1探测头和双向感应探测系统后，除了测量形状，还可以测量粗糙度和波纹度，而且所有测量一次装夹完成，所以大大缩短了时间。

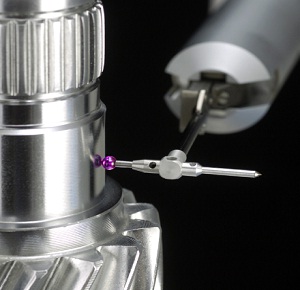

采用双向感应系统测量粗糙度和波纹度
自动测量
选配了机动回转臂MDS模块后，可以不中断CNC流程进行轴向和径向的全自动测量。
• 机动回转臂可旋转90°，传感器可旋转270°，两者结合对于较难接近的测量位置都可实现测量
• 计算机辅助的智能起动助手有自动停止和自动识别探测方向的功能

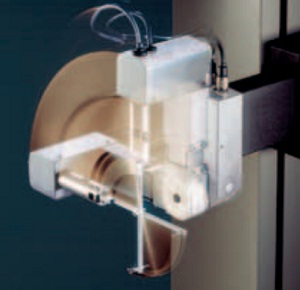

机动倾斜回转模块MDS
